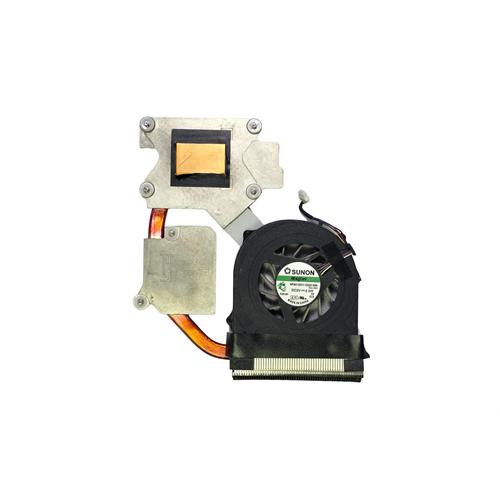

فن و هیت سینک با گرافیک لپ تاپ HP ProBook 4520s اورجینال رو دستگاهی
سیستم خنک کننده در لپ تاپ HP ProBook 4520s نقش بسیار حساسی در حفظ پایداری و طول عمر قطعات روی مادربرد دارد. این لپ تاپ که از پردازندههای نسل اول اینتل (Core i3/i5/i7) بهره میبرد، حرارت نسبتاً بالایی تولید میکند. انتقال صحیح این حرارت از روی قطعات پردازشی به خارج از بدنه، بر عهده مجموعه هیت سینک و فن است تا از پدیده Throttling (کاهش خودکار سرعت برای خنک شدن پردازنده) و خاموش شدن ناگهانی دستگاه جلوگیری شود.
فن و هیت سینک با گرافیک لپ تاپ HP ProBook 4520s اورجینال رو دستگاهی یک قطعه فابریک و OEM است که از روی دستگاههای اصلی باز شده و از کیفیت ساخت بالایی برخوردار است. این قطعه به دلیل استفاده از مس با خلوص بالا در لولههای حرارتی (Heat Pipes) و طراحی دقیق پرههای خنک کننده، بهترین عملکرد را در انتقال گرما دارد. برچسب فنی، طول سیم، نوع سوکت ۴ پین فن و محل پیچهای این مجموعه کاملاً با شاسی و مادربرد دستگاه تطابق دارد.
تفاوت نسخه گرافیک دار و بدون گرافیک
لپ تاپ HP ProBook 4520s در دو نسخه مادربرد با گرافیک مجزا (Discrete - مجهز به چیپست گرافیک ATI Radeon) و بدون گرافیک مجزا (UMA - گرافیک مجتمع اینتل) طراحی شده است. سیستم خنک کننده این دو مدل کاملاً متفاوت است و قابلیت نصب به جای یکدیگر را ندارند:

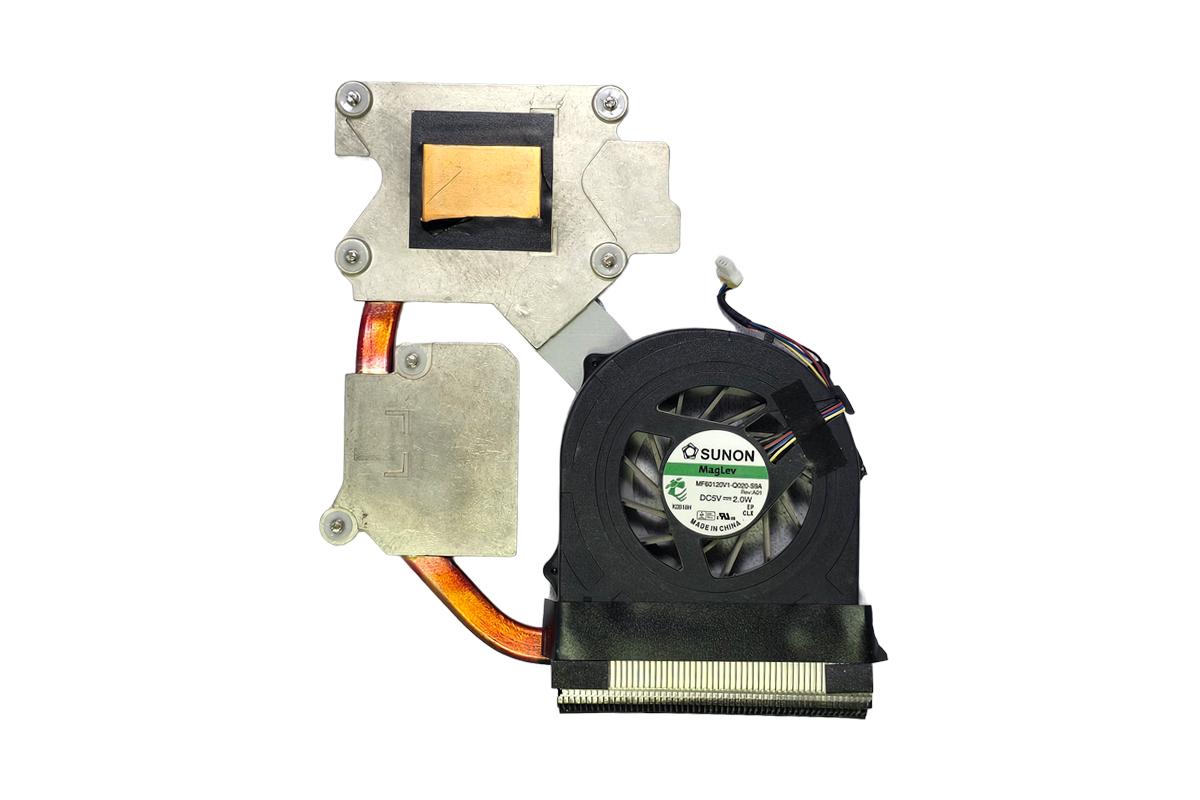

- نسخه گرافیک دار (Discrete): هیت سینک این نسخه دارای دو بخش تماس مجزا است؛ یکی برای پردازنده اصلی (CPU) و دیگری برای چیپ گرافیک اختصاصی. این ساختار از دو لوله مسی انتقال حرارت متصل به هم تشکیل شده است تا بار حرارتی سنگین هر دو چیپ را به پرههای فن منتقل کند.
- نسخه بدون گرافیک (UMA): هیت سینک این نسخه سادهتر بوده و فقط دارای یک سطح تماس برای پردازنده اصلی است و لولههای مسی کمتری دارد.
به دلیل این تفاوت فیزیکی، بسیار مهم است که پیش از سفارش، نوع قطعه خود را مشخص کنید. تطبیق دادن پارت نامبر درج شده روی قطعه، بررسی چیدمان پیچهای دور پردازنده و ارسال عکس هیت سینک فعلی برای کارشناسان ما، مطمئنترین راه برای جلوگیری از ارسال قطعه اشتباه است.
نشانههای خرابی فن و هیت سینک HP 4520s
از دست رفتن کارایی سیستم خنک کننده معمولاً خود را با علائم واضحی نشان میدهد:
- صدای غیرعادی فن: صدای خرخر، سوت کشیدن یا لرزش شدید بدنه لپ تاپ که نشاندهنده ضعیف شدن بوش یا آسیبدیدگی پرههای فن است.
- داغ شدن شدید بدنه: حرارت بیش از حد در سمت چپ کیبورد و زیر لپ تاپ.
- خاموش شدن ناگهانی: خاموش شدن دستگاه زیر بارهای پردازشی یا هنگام پخش ویدیو به دلیل فعال شدن سنسورهای دمای مادربرد.
- افت شدید سرعت: کند شدن ناگهانی ویندوز به محض بالا رفتن دمای قطعات.
در این شرایط، در صورتی که تمیز کردن پرهها و سرویس حرارتی پاسخگو نباشد، تعویض کامل مجموعه فن و هیت سینک به خصوص با نمونه اورجینال رو دستگاهی ضروری خواهد بود.
نصب و سرویس در نگین لپ تاپ
برای تعویض هیت سینک و فن لپ تاپ HP ProBook 4520s، نیاز به باز کردن کامل قابهای دستگاه و دسترسی به مادربرد است. در حین نصب، تمیز کردن خمیرهای سیلیکون قبلی از روی هسته پردازنده و گرافیک، استفاده از خمیر سیلیکون مرغوب و مناسب لپ تاپ با ضریب انتقال حرارت بالا، و بستن پیچهای هیت سینک به صورت ضربدری و با فشار یکنواخت اهمیت بسیار زیادی دارد. ما در نگین لپ تاپ تمامی مراحل نصب، سرویس کامل و تست دمای نهایی را با ابزارهای تخصصی انجام میدهیم.
